工作流

activiti工作流核心java api使用，activiti退回、跳过、强制结束实现，BpmnModel模型操作，运行中流程图、获取流程变量、候选人操作

Flowable常用网关使用介绍

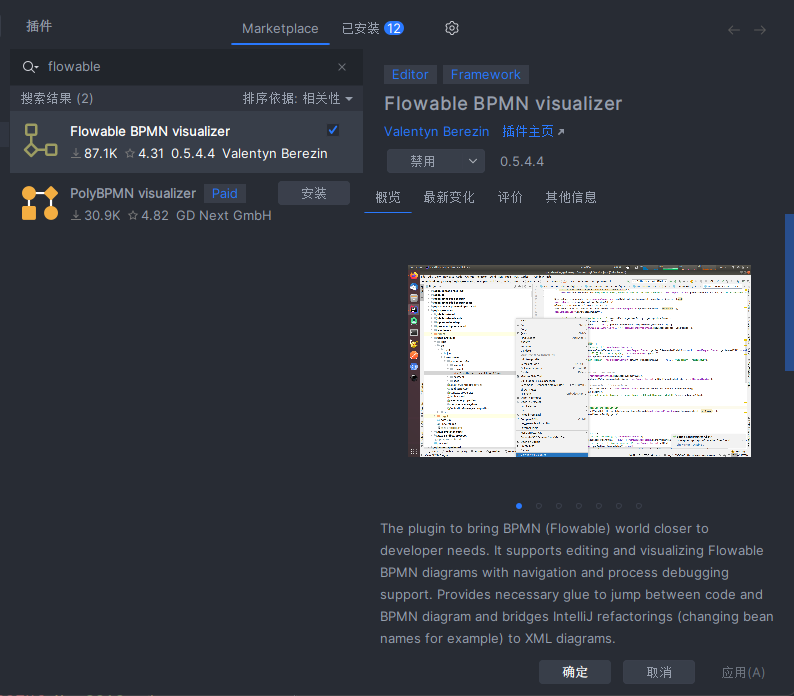

idea插件画图

maven

        <!-- https://mvnrepository.com/artifact/org.flowable/flowable-spring-boot-starter -->
        <dependency>
            <groupId>org.flowable</groupId>
            <artifactId>flowable-spring-boot-starter</artifactId>
            <version>6.7.0</version>
        </dependency>

手动下载数据库，下载后，执行里面的database脚本即可
https://github.com/flowable/flowable-engine/releases/tag/flowable-6.7.0

有了流程图 需要先发布才能使用

    @Test
    void contextLoads() {
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("static/test.bpmn20.xml")
                .deploy();
        ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery()
                .deploymentId(deployment.getId())
                .singleResult();
        System.out.println("流程定义已部署：" + processDefinition.getName());

    }

/**
 * @author mishu
 * @since 2025/7/5
 * @desc  排他网关
 */
@Slf4j
@SpringBootTest
public class test02 {

    @Autowired
    private RuntimeService runtimeService;

    @Autowired
    private TaskService taskService;

    @Autowired
    private RepositoryService repositoryService;

    @Test
    void name() {
        // 1. 部署流程
    Deployment deployment = repositoryService.createDeployment()
            .addClasspathResource("static/test02.bpmn20.xml")
            .name("测试流程部署02")
            .deploy();
    log.info("流程已部署: id={}, name={}", deployment.getId(), deployment.getName());
    }

    @Test
    void start() {
      //绑定业务 dataId,不唯一
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("test02", "dataId");
        log.info("流程已启动: id={}, definitionId={}", instance.getId(), instance.getProcessDefinitionId());
// instanc_id       3b387e55-594c-11f0-8fa3-1cbfc07abb08
    }

    @Test
    void handle() {
//        用户一处理
        Task task = taskService.createTaskQuery()
                .taskAssignee("1")
                .processInstanceId("3b387e55-594c-11f0-8fa3-1cbfc07abb08")
                .singleResult();

        HashMap<String, Object> map = new HashMap<>();
        map.put("temp","2");

        taskService.complete(task.getId(), map);

    }

    @Test
    void handle02() {
        //        用户2处理
        Task task = taskService.createTaskQuery()
                .taskAssignee("3")
                .processInstanceId("1268bbd4-594e-11f0-b029-1cbfc07abb08")
                .singleResult();

        taskService.complete(task.getId());

    }

    @Test
    void test03() {
        ProcessInstance instance = runtimeService.startProcessInstanceByKey("test02", "dataId");
        log.info("流程已启动: id={}, definitionId={}", instance.getId(), instance.getProcessDefinitionId());

        //        用户一处理
        Task task = taskService.createTaskQuery()
                .taskAssignee("1")
                .processInstanceId(instance.getId())
                .singleResult();

        HashMap<String, Object> map = new HashMap<>();
        map.put("temp","1");

        taskService.complete(task.getId(), map);

    }
}

表说明

chatgpt.com

🧩 一、流程定义相关表（部署级）

表名	说明
ACT_RE_DEPLOYMENT	存放流程部署信息，如部署时间、名称等。RE=Repository
ACT_RE_PROCDEF	存储流程定义数据（如流程定义ID、KEY、版本等）
ACT_GE_BYTEARRAY	存储部署时上传的 BPMN XML 和图片等二进制资源
ACT_GE_PROPERTY	引擎属性表，如数据库版本号、唯一标识生成器等

🚀 二、流程运行时数据（运行中流程）

表名	说明
ACT_RU_EXECUTION	正在执行的流程实例及其执行路径信息
ACT_RU_TASK	正在运行的用户任务信息（待办任务）
ACT_RU_IDENTITYLINK	正在运行任务的参与者信息（如候选人、候选组）
ACT_RU_VARIABLE	正在运行流程中的流程变量
ACT_RU_JOB	定时任务、异步任务（等待执行）

说明：RU = Runtime，运行中。流程执行完后这些表中的数据会被清除，移到历史表。

✅ 三、任务相关表（与 ACT_RU_TASK 配合）

表名	说明
ACT_RU_TASK	当前正在运行的任务
ACT_RU_IDENTITYLINK	任务的参与者关联信息（如代理人、候选组）
ACT_RU_VARIABLE	与任务相关的运行时变量

📜 四、历史数据表（已完成流程/任务）

表名	说明
ACT_HI_PROCINST	已完成的流程实例记录
ACT_HI_TASKINST	已完成的任务记录
ACT_HI_ACTINST	已完成的节点（活动）记录
ACT_HI_VARINST	历史变量记录
ACT_HI_DETAIL	详细历史信息，如表单字段值等
ACT_HI_COMMENT	评论和说明
ACT_HI_ATTACHMENT	附件信息

说明：HI = History

🛠 五、通用辅助表

表名	说明
ACT_GE_BYTEARRAY	存储二进制数据，如流程定义文件（BPMN）、表单等
ACT_GE_PROPERTY	引擎的配置信息，例如下一个ID值、版本号等

💡 表名命名规则总结

前缀	含义
ACT_RE_	Repository（流程定义）
ACT_RU_	Runtime（运行时数据）
ACT_HI_	History（历史数据）
ACT_GE_	General（通用数据）
